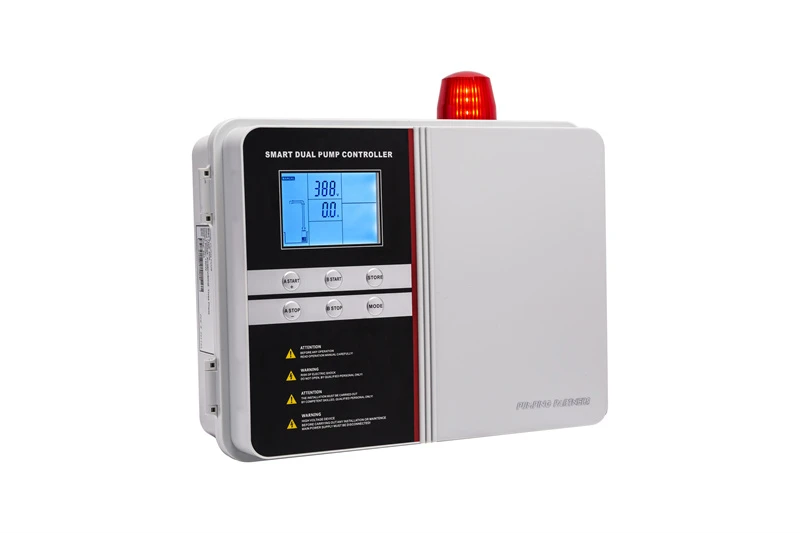

डुप्लेक्स इंटेलिजेंट पंप कंट्रोल पैनल

डुप्लेक्स इंटेलिजेंट पंप कंट्रोल पैनल को दो सबमर्सिबल सीवेज या अपशिष्ट पंप वाले पंप स्टेशनों को नियंत्रित करने के लिए डिज़ाइन किया गया है।

डुप्लेक्स कंट्रोल पैनल के लिए सबसे आम अनुप्रयोग एक ऐसी प्रणाली है जिसमें मूल पंप के विफल होने की स्थिति में बैकअप पंप की आवश्यकता होती है। हमारे डुप्लेक्स पैनल दो पंपों के बीच चक्रों को वैकल्पिक करेंगे, जिससे यह सुनिश्चित होगा कि पंप के जीवनकाल के दौरान दोनों काम करने की स्थिति में हैं। यदि पंपों में से एक विफल हो जाता है, तो पैनल उच्च पानी का अलार्म देगा, और स्वचालित रूप से दूसरे पंप को चालू कर देगा। इस प्रकार का सेटअप यह सुनिश्चित करता है कि आपके पास हमेशा काम करने की स्थिति में कम से कम एक पंप रहेगा।

ब्रांड: OEM

निर्माता मॉडल संख्या:

प्रकार: डुप्लेक्स अल्टरनेटिंग कंट्रोल पैनल

रेटेड वोल्टेज: 120/208/240V/380V/415V AC

एम्प्स: 9 से 32 ए

संगत पंप प्रकार: नाबदान/बूस्टर/बोरहोल पंप

नियंत्रित पंपों की संख्या:2

स्थान: इनडोर/आउटडोर

संलग्नक प्रकार: IP65

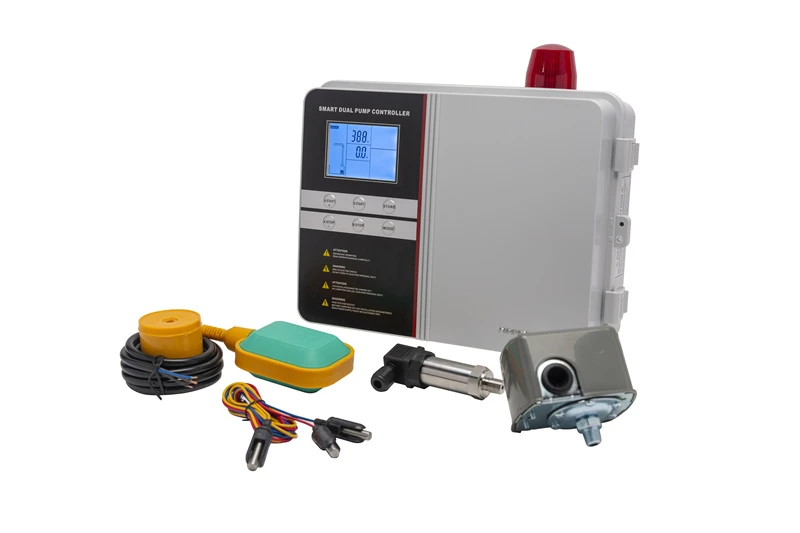

एक मानक डुप्लेक्स नियंत्रण कक्ष 3 या 4 फ्लोट स्विच के साथ काम कर सकता है। मानक 3 फ्लोट सेटअप में पंप ऑफ, पंप ऑन और उच्च स्तरीय फ्लोट हैं। 4 फ्लोट सेटअप में एक पंप ऑफ, पंप 1 ऑन (लीड ऑन), पंप 2 ऑन (लैग ऑन) और हाई लेवल फ्लोट होंगे।

नियंत्रण कक्ष में एक वैकल्पिक रिले होता है जो स्वचालित संचालन के दौरान प्रत्येक चक्र के बाद PUMP 1 और PUMP 2 के बीच स्विच करता है। इसका मतलब यह है कि एक बार जब तरल स्तर पंप ऑन फ्लोट तक पहुंच जाता है तो पंप 1 तब तक चलेगा जब तक तरल स्तर पंप ऑफ फ्लोट तक नहीं पहुंच जाता। इस समय प्रत्यावर्ती रिले PUMP 2 पर स्विच हो जाएगा और यह इसी चक्र का पालन करेगा और प्रत्यावर्ती रिले PUMP 1 पर वापस स्विच हो जाएगा और इसी तरह।

यदि आप 4 फ्लोट सेटअप का उपयोग कर रहे हैं, और पानी का स्तर PUMP 2 ON (LAG ON) फ्लोट स्विच तक पहुंच जाता है, तो सामान्य रूप से चालू नहीं होने वाला वैकल्पिक पंप सक्रिय हो जाएगा। पानी का स्तर PUMP 2 ON (LAG ON) स्विच तक पहुंचने का एकमात्र कारण यह है कि PUMP 1 विफल हो गया है या आने वाले प्रवाह के साथ नहीं रह सकता है।

यदि तरल स्तर उच्च स्तर के फ्लोट तक पहुँच जाता है, तो नियंत्रण कक्ष पर अलार्म लाइट और बजर सक्रिय हो जाएगा।
