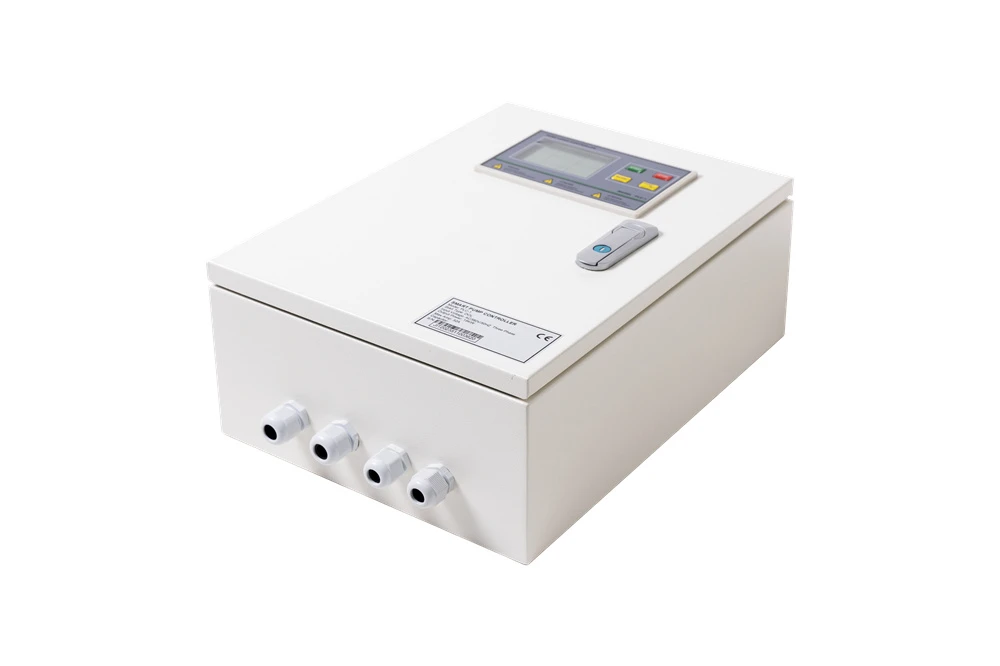

2 पंप इंटेलिजेंट पंप नियंत्रक

हम आपके द्वारा हमारे उत्पादों का चयन करने की सराहना करते हैं, और हम आपको मैत्रीपूर्ण, सहायक सेवा प्रदान करना जारी रखने का वादा करते हैं।

अन्य प्रकारों के अलावा, सेंट्रीफ्यूगल, पाइपलाइन, डुप्लेक्स और तीन-चरण गहरे कुएं सबमर्सिबल पंपों के लिए एक सहज, प्रोग्रामयोग्य नियंत्रण और सुरक्षा प्रणाली, इंटेलिजेंट पंप नियंत्रक है।



नियंत्रक विभिन्न विद्युत प्रतिष्ठानों का उपयोग करके कई तरीकों से काम कर सकता है। कुएं में जांच या सेंसर मुक्त एक प्रमुख विशेषता है जो नियंत्रक को मानक ऑन/ऑफ पंप नियंत्रण बॉक्स से अलग करती है। हमारा अनूठा डिज़ाइन कुएं में इंस्टॉलेशन जांच या सेंसर की आवश्यकता को समाप्त करता है और पंप ड्राई रन के खिलाफ अत्यधिक संवेदनशील और भरोसेमंद सुरक्षा प्रदान करता है।



ब्रांड: OEM

निर्माता मॉडल संख्या:PCH32 PLUS

कार्य: 3 चरण 220v/380v/415v

कार्यशील पंप :0.75-15किलोवाट

प्लास्टिक संलग्नक:आईपी 65

एमसीबी/एसी संपर्ककर्ता:सीएचएनटी

प्रकार: डुप्लेक्स अल्टरनेटिंग कंट्रोल पैनल

रेटेड वोल्टेज: 120/208/240V/380V/415V AC

एम्प्स: 9 से 32 ए

संगत पंप प्रकार: नाबदान/बूस्टर/बोरहोल पंप

नियंत्रित पंपों की संख्या:2

स्थान: इनडोर/आउटडोर

संलग्नक प्रकार: IP65

संलग्नक का आकार:342*292*119मिमी

एप्लिकेशन स्थानांतरण: डिप स्विच द्वारा

आवेदन सहित:

• तरल जांच या फ्लोट स्विच द्वारा निचले टैंक से ऊपरी टैंक तक जल स्थानांतरण के लिए उपयोग किया जाता है
• दबाव स्विच और दबाव टैंक द्वारा बूस्टर के लिए लागू।
• तरल जांच या फ्लोट स्विच द्वारा सीवेज उठाने के लिए आवेदन किया गया
• पिग्गी-बैक फ्लोट स्विच के साथ जल निकासी पंप के लिए लागू
• लेवल ट्रांसमीटर द्वारा निचले टैंक से ऊपरी टैंक तक जल अंतरण के लिए उपयोग किया जाता है(4-20mA)
• दबाव ट्रांसमीटर द्वारा बूस्टर के लिए लागू(4-20mA)
• लेवल ट्रांसमीटर द्वारा सीवेज उठाने के लिए लागू(4-20mA)

वस्तु	सुरक्षा	कीमत	टिप्पणी	दोष प्रकार
1	ड्राई रन प्रोटेक्शन ट्रिप एम्पीयर	75% कैलिब्रेटेड रनिंग एम्पीयर	मेनू सेटिंग में	पुनर्प्राप्ति दोष
2	ड्राई रन सुरक्षा यात्रा प्रतिक्रिया समय	5s	मेनू सेटिंग में
3	ड्राई रन सुरक्षा पुनर्प्राप्ति समय	45m	मेनू सेटिंग में
4	ओवर लोड प्रोटेक्शन ट्रिप एम्पीयर	130% कैलिब्रेटेड रनिंग एम्पीयर	मेनू सेटिंग में	पुनर्प्राप्ति दोष
5	ओवर लोड सुरक्षा यात्रा प्रतिक्रिया समय	5S(उलटा समय)	सॉफ़्टवेयर में तय किया गया
6	अधिभार संरक्षण पुनर्प्राप्ति समय	4m	मेनू सेटिंग में
7	पंप रुका हुआ सुरक्षा ट्रिप एम्पीयर	180% कैलिब्रेटेड रनिंग एम्पीयर	मेनू सेटिंग में	पुनर्प्राप्ति दोष
8	पंप रुका हुआ सुरक्षा यात्रा प्रतिक्रिया समय	1s	सॉफ़्टवेयर में तय किया गया
9	वोल्टेज सुरक्षा ट्रिप वोल्टेज के तहत	304v	मेनू सेटिंग में	पुनर्प्राप्ति दोष
10	वोल्टेज संरक्षण के तहत यात्रा प्रतिक्रिया समय	6s	सॉफ़्टवेयर में तय किया गया
11	वोल्टेज संरक्षण के तहत पुनर्प्राप्ति समय	4m	मेनू सेटिंग में
12	ओवर वोल्टेज सुरक्षा ट्रिप वोल्टेज	437v	मेनू सेटिंग में	पुनर्प्राप्ति दोष
13	ओवर वोल्टेज संरक्षण यात्रा प्रतिक्रिया समय	6s	सॉफ़्टवेयर में तय किया गया
14	ओवर वोल्टेज सुरक्षा पुनर्प्राप्ति समय	4m	मेनू सेटिंग में
15	खुला चरण			पुनर्प्राप्ति दोष
16	चरण उलटा			पुनर्प्राप्ति दोष
17	बाढ़			पुनर्प्राप्ति दोष
18	अधिक तापमान			पुनर्प्राप्ति दोष
19	पानी टपकना			पुनर्प्राप्ति दोष





विशेषज्ञ जल पंप नियंत्रकों के निर्माण, जांच और उन्नति में 20 वर्षों से अधिक की विशेषज्ञता रखते हुए,

हमारे प्रयासों का परिणाम हमारे सीवेज लिफ्ट नियंत्रक, पीसीएच श्रृंखला हैं। इसमें हमारे ग्राहकों के लिए आवश्यक सभी क्षमताएं और विशेषताएं हैं, और कुछ सरल पैरामीटर समायोजन के साथ, यह लगभग कई मशीनों के कार्य कर सकता है।

इसकी उपयोगकर्ता-अनुकूल सेटिंग्स पंप के जीवन को काफी हद तक बढ़ाती है, और इसकी एक-बटन सेटअप कार्यक्षमता पानी पंप को प्रभावी ढंग से संरक्षित करती है।

इसका मजबूत ओवरफ्लो अलार्म सिस्टम एक साथ बाहरी सायरन और स्पीकर को सक्रिय करके पानी की मात्रा में तेजी से वृद्धि की स्थिति में ग्राहक को सूचित करेगा।

यह स्विच और एनालॉग इनपुट दोनों को संभालकर पानी पंपों की शुरुआत और समाप्ति को भी सटीक रूप से प्रबंधित कर सकता है।





1). नाबदान में सामान्य तरल स्तर

तरल स्तर जांच 3# (फ्लोट स्विच ए: ऊपर स्तर) तक पहुंच जाता है, नियंत्रण बॉक्स एकल पंप को ऑर्डर करेगा

चलाएँ; तरल स्तर घटकर प्रोब 2# (फ्लोट स्विच ए:डाउन लेवल) पर आ जाता है, एकल पंप चलना बंद कर देता है;

तरल स्तर भिन्न होने पर नियंत्रण बॉक्स स्वचालित रूप से चलने वाले डबल पंपों को वैकल्पिक करेगा

जांच 2# और जांच 3# (फ्लोट स्विच ए: ऊपर स्तर - नीचे स्तर)



2). नाबदान में अतिरिक्त प्रवाह

जब एकल पंप जल निकासी के लिए चल रहा हो, तो नाबदान में तरल स्तर अभी भी जांच 4# तक बढ़ जाता है

(फ्लोट स्विच बी: अप लेवल), नियंत्रण बॉक्स दूसरे पंप को एक साथ चलाने का आदेश देगा

जल निकासी, जब तक तरल स्तर जांच 2# (फ्लोट स्विच ए एंड बी: डाउन लेवल) तक कम न हो जाए, डबल पंप

दौड़ना बंद नहीं करेंगे.



3). नाबदान में अतिप्रवाह

जब डबल पंप एक साथ चल रहे हों, तब भी नाबदान में तरल स्तर प्रोब तक बढ़ जाता है

5#(फ्लोट स्विच सी: ऊपर स्तर), नियंत्रण बॉक्स चेतावनी अलार्म बजाएगा; जब तरल स्तर में गिरावट आती है

जांच 5# (फ्लोट स्विच सी डाउन लेवल) के लिए, नियंत्रण बॉक्स चेतावनी अलार्म बजाना बंद कर देता है



4).ऑटो गश्ती (विरोधी जंग) समारोह

ऑटो स्थिति के तहत, यदि नियंत्रण बॉक्स दस दिनों से नहीं चलने वाले डबल पंपों का निरीक्षण करता है, तो नियंत्रण उपकरण

पंप ए को 3 सेकंड तक चलने और रुकने का आदेश देगा, 10 सेकंड के अंतराल के बाद, नियंत्रण उपकरण करेगा

पंप बी को 3 सेकंड तक चलने और रुकने का आदेश दें।

ऑटो पेट्रोल पंप को जंग लगने और लंबे समय तक न चलने के कारण इम्पेलर जाम होने से बचा सकता है
