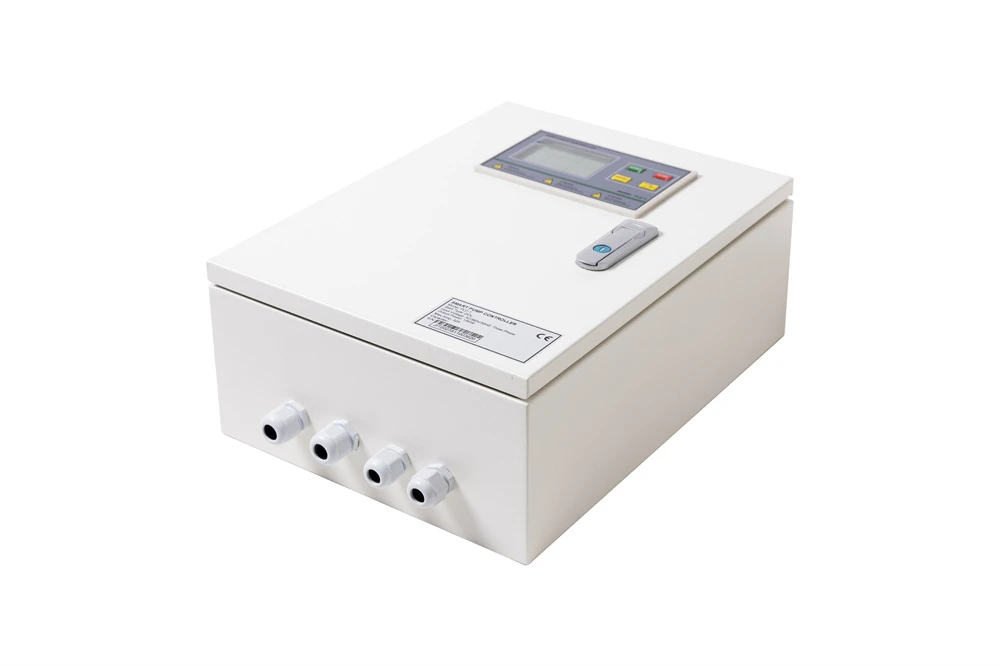

डुप्लेक्स डिजिटल वॉटर पंप नियंत्रण कक्ष



दो सबमर्सिबल सीवेज या अपशिष्ट पंप वाले पंप सिस्टम को डुप्लेक्स डिजिटल वॉटर पंप नियंत्रण पैनल द्वारा प्रबंधित किया जाता है।

डुप्लेक्स कंट्रोल पैनल का उपयोग अक्सर उन प्रणालियों में किया जाता है जिन्हें प्राथमिक पंप के विफल होने की स्थिति में बैकअप पंप की आवश्यकता होती है। हमारे डुप्लेक्स पैनल दो पंपों के बीच चक्र को बंद कर देंगे, यह सुनिश्चित करते हुए कि दोनों पंप के जीवन की अवधि के लिए चालू रहेंगे। पैनल अधिक पानी का अलार्म बजाएगा और एक पंप के खराब होने पर स्वचालित रूप से दूसरे पंप को चालू कर देगा। इस प्रकार का सेटअप होने से यह गारंटी मिलती है कि आपके पास हमेशा चालू रहने वाला पंप रहेगा।





·प्रारंभ प्रकार: डीओएल (डायरेक्ट ऑन लाइन)

· नियंत्रित पंप की मात्रा: डुप्लेक्स पंप नियंत्रण

·बाहरी सेंसिंग उपकरणों का समर्थन करें:

फ़्लोट स्विच (चालू/बंद)

दबाव स्विच (चालू/बंद)

तरल जांच

0.5-4.5वी लेवल ट्रांसमीटर/प्रेशर ट्रांसमीटर (केवल मॉडल पीसीएच 32)

4-20एमएलेवल ट्रांसमीटर/प्रेशर ट्रांसमीटर (केवल मॉडल पीसीएच 32 प्लस)

·रेटेड इनपुट वोल्टेज: AC380V-400V 50HZ/60HZ, तीन चरण

·रेटेड आउटपुट पावर:0.75kw{{2}kw(1hp-5.5hp)/5.5kw{{8}kw(7.5hp-15hp)/15kw( 20 एचपी)







बिना सेंसर के ड्राई रन सुरक्षा

सुरक्षात्मक पंप रुक गया.

ओवरलोडिंग से सुरक्षा.

वोल्टेज संरक्षण क्षेत्र में.

ओवर वोल्टेज से सुरक्षा.

पंप दोबारा शुरू करने के लिए सुरक्षा।

पावर इनपुट और आउटपुट खुले चरण द्वारा संरक्षित हैं।

चरण उत्क्रमण के विरुद्ध इनपुट पावर की सुरक्षा, इनपुट वोल्टेज के लिए चरण असंतुलन सुरक्षा।

ओवरहीटिंग से सुरक्षा (पंप में पीटीसी या अंतर्निर्मित ओवर टेम्परेचर सेंसर की आवश्यकता है)।

पंप में रिसाव के खिलाफ सुरक्षा (केवल मॉडल पीसीएच 32 प्लस के लिए; एक रिसाव सेंसर की आवश्यकता है)।

पंप शाफ्ट पर जंग से सुरक्षा





• तरल जांच या फ्लोट स्विच द्वारा निचले टैंक से ऊपरी टैंक तक जल स्थानांतरण के लिए उपयोग किया जाता है
• दबाव स्विच और दबाव टैंक द्वारा बूस्टर के लिए लागू।
• तरल जांच या फ्लोट स्विच द्वारा सीवेज उठाने के लिए आवेदन किया गया
• पिग्गी-बैक फ्लोट स्विच के साथ जल निकासी पंप के लिए लागू
• लेवल ट्रांसमीटर द्वारा निचले टैंक से ऊपरी टैंक तक जल स्थानांतरण के लिए उपयोग किया जाता है
• दबाव ट्रांसमीटर द्वारा बूस्टर के लिए आवेदन किया गया
• लेवल ट्रांसमीटर द्वारा सीवेज उठाने के लिए आवेदन किया गया





0.5-4.5V लेवल ट्रांसमीटर / प्रेशर ट्रांसमीटर (मॉडल PCH32 बाद के एक्सटेंशन के लिए समर्थन)

4-20mA लेवल ट्रांसमीटर / प्रेशर ट्रांसमीटर (केवल मॉडल PCH32 प्लस)

फ़्लोट स्विच (चालू/बंद सिग्नल)

दबाव स्विच (चालू/बंद सिग्नल)

तरल जांच

PT100 तापमान सेंसर (अलग PT100 तापमान सेंसर विस्तार मॉड्यूल आवश्यक)

एमईएमएस वायु दाब ट्रांसमीटर (अलग एमईएमएस वायु दाब ट्रांसमीटर आवश्यक)





1. सिग्नल आउटपुट में दो शुष्क संपर्क बिंदु होते हैं।
2. दो टीमें अस्थायी बंदरगाहों का उपयोग कर रही हैं।
3. पानी लीक करने वाले बंदरगाहों को दो टीमों में बांटा गया है।

4. यूनिवर्सल ट्रांसमीटर को जोड़ने के लिए 4-20 एमए आउटपुट वाला एक एनालॉग सिग्नल पोर्ट उपलब्ध है।
5. दो PT100 पोर्ट की अनुमति दें।
6. विश्वव्यापी वोल्टेज के साथ संगत





JIT SMART पूरी तरह से स्मार्ट पंपों के लिए पंप मोटर रक्षक और नियंत्रण पैनल बनाने, विकसित करने, उत्पादन और विपणन पर केंद्रित है। पंप नियंत्रक व्यवसाय में 20 वर्षों से अधिक की विशेषज्ञता के साथ, हम उपयोगकर्ताओं और पंप निर्माताओं की जरूरतों से अच्छी तरह वाकिफ हैं और व्यापक जल पंप नियंत्रण और सुरक्षा समाधान पेश कर सकते हैं।



जल पंप विकास के इतिहास की तुलना में हम एक युवा कंपनी हैं, लेकिन हमारे पास अपने ग्राहकों को विशेषज्ञ जल पंप नियंत्रण और सुरक्षा समाधान प्रदान करने की प्रेरणा और आविष्कारशीलता है। हमारा अनुभव उन्नत है क्योंकि हमने 20 वर्षों से अधिक समय से स्मार्ट पंप नियंत्रकों का विकास, निर्माण और बिक्री की है।
