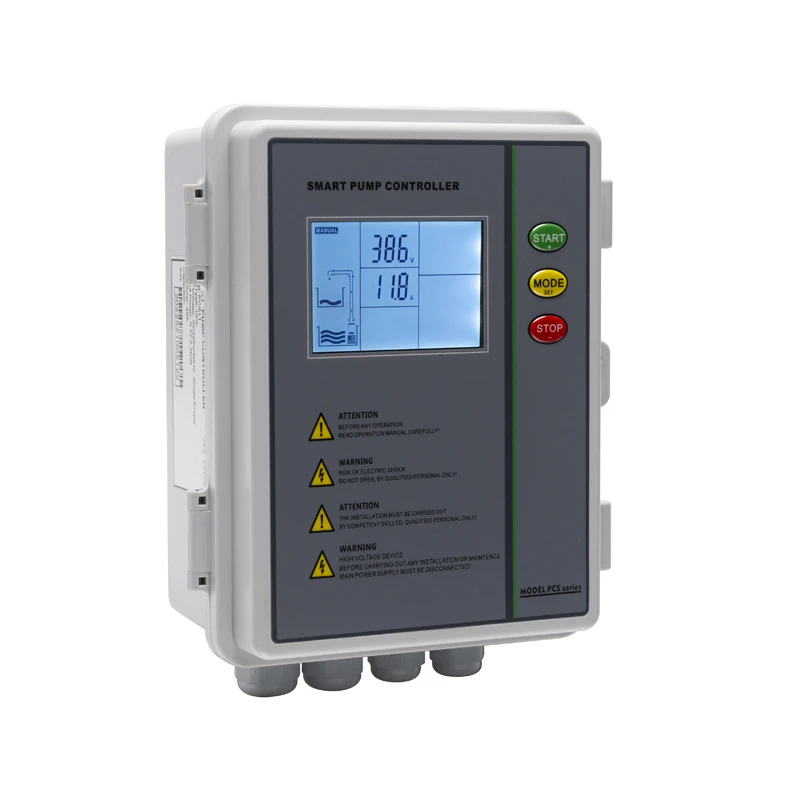

सिंगल पंप कंट्रोल एंड प्रोटेक्ट बॉक्स





1. 4 प्राथमिक अनुप्रयोग मोड हैं:



** ऊपर और नीचे पानी की टंकी पानी की आपूर्ति **: यह एप्लिकेशन विशेष रूप से ऊपरी और निचले पानी के टैंक के बीच पानी की आपूर्ति के प्रबंधन के लिए डिज़ाइन किया गया है।

** दबाव पानी की आपूर्ति **: दूसरा आवेदन दबाव नियंत्रण, दबाव स्विच के साथ कनेक्शन द्वारा पानी की आपूर्ति पर केंद्रित है।

** सीवेज डिस्चार्ज **: तीसरा आवेदन अपशिष्ट जल के कुशल हटाने को संबोधित करता है।

** शुद्ध समय अवधि नियंत्रण **: अंतिम एप्लिकेशन समय-आधारित नियंत्रण प्रदान करता है, जिससे उपयोगकर्ता विशिष्ट समय अंतराल के अनुसार पंप संचालन को शेड्यूल करने की अनुमति देते हैं।

सारांश में, इन चार अनुप्रयोगों-अप और डाउन वाटर टैंक पानी की आपूर्ति, दबाव जल आपूर्ति, सीवेज डिस्चार्ज, और विभिन्न जल प्रबंधन कार्यों के लिए शुद्ध समय अवधि नियंत्रण-संयोग व्यापक समाधान। प्रत्येक एप्लिकेशन को विशिष्ट चुनौतियों और आवश्यकताओं को दूर करने के लिए डिज़ाइन किया गया है, जो विभिन्न उद्योगों और वातावरणों में कुशल, विश्वसनीय और टिकाऊ पानी से निपटने के लिए सुनिश्चित करता है।

आवेदन	2 पोल स्विच	विवरण
1	0 0	टैंक टू टैंक।
2	1 1	दबाव स्विच द्वारा बूस्टर पंप नियंत्रण।
3	0 1	स्तर सेंसर द्वारा जल निकासी।
4	1 0	समयबद्ध शुरुआत और रुकें। [सेंसर टर्मिनल को रद्द करें]
1 पोल स्विच (विकल्प)
5	1	थर्मल नियंत्रण

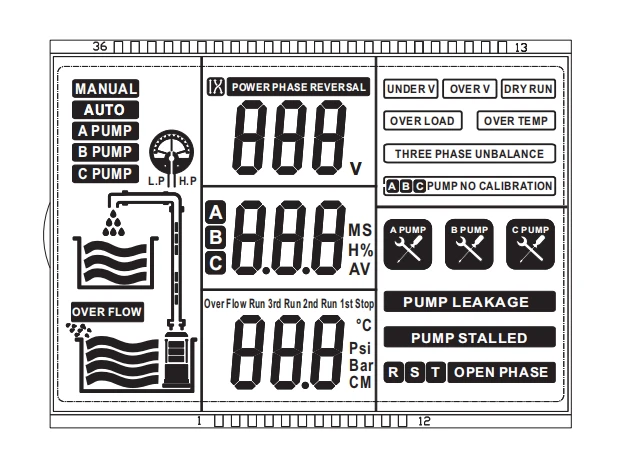

2। एलसीडी प्रदर्शन।

सिस्टम वास्तविक समय में वोल्टेज और करंट को प्रदर्शित करके एक व्यापक निगरानी समाधान प्रदान करता है, जिससे उपयोगकर्ताओं को उन विद्युत मापदंडों के बारे में सूचित रहने की अनुमति मिलती है जो पानी के पंप के कुशल संचालन के लिए महत्वपूर्ण हैं। यह वास्तविक समय डेटा प्रस्तुति यह सुनिश्चित करती है कि बिजली की आपूर्ति में किसी भी उतार-चढ़ाव या विसंगतियों को तुरंत पहचान और संबोधित किया जा सकता है, जिससे सिस्टम की समग्र विश्वसनीयता बढ़ जाती है।

वोल्टेज और वर्तमान के वास्तविक समय के प्रदर्शन के अलावा, पानी पंप के काम करने की गतिशीलता को एक गतिशील प्रारूप में प्रस्तुत किया जाता है। इसका मतलब यह है कि उपयोगकर्ता ग्राफिकल अभ्यावेदन या एनिमेटेड संकेतकों के माध्यम से पंप की परिचालन स्थिति की कल्पना कर सकते हैं, जो इसके प्रदर्शन की सहज समझ प्रदान करते हैं।

इसके अलावा, सिस्टम एक गलती-पता लगाने वाले तंत्र से लैस है जो इसकी नैदानिक ​​क्षमताओं को बढ़ाता है। खराबी या असामान्य स्थिति की स्थिति में, इंटरफ़ेस पर संबंधित आइकन फ्लैश करना शुरू कर देगा, इस मुद्दे पर तत्काल ध्यान आकर्षित करेगा। यह विजुअल अलर्ट संभावित समस्याओं के एक त्वरित संकेतक के रूप में कार्य करता है, जैसे कि ओवरहीटिंग, ओवरक्रैक, कम दबाव, या यांत्रिक विफलता, उपयोगकर्ताओं को सुधारात्मक कार्रवाई करने में सक्षम बनाता है। इन विशेषताओं को एकीकृत करके, सिस्टम न केवल पंप के प्रदर्शन की निगरानी करता है, बल्कि आगे की क्षति या डाउनटाइम को रोकने के लिए समय पर हस्तक्षेप भी सुनिश्चित करता है।

कुल मिलाकर, वास्तविक समय डेटा डिस्प्ले, पंप डायनामिक्स के डायनामिक आउटपुट और फॉल्ट-इंडिकेटिंग आइकन का यह संयोजन उपयोगकर्ता के अनुकूल और अत्यधिक कार्यात्मक निगरानी वातावरण बनाता है। यह दोनों तकनीकी पेशेवरों को पूरा करता है जिन्हें विस्तृत अंतर्दृष्टि और सामान्य ऑपरेटरों की आवश्यकता होती है, जिन्हें पानी पंप के सुचारू संचालन को बनाए रखने के लिए स्पष्ट और सुलभ जानकारी की आवश्यकता होती है।



3। मूल संचालन

पैरामीटर कैलीबार्टियन द्वारा सक्रिय कोर सुरक्षा







बटन	ऑटो, ऑटो से मैनुअल के लिए मैनुअल का ऑपरेशन एफ
तरीका तय करना	[पैरामीटर 01200 पर सेट करें]- मैनुअल टू ऑटो / ऑटो से मैनुअल [पैरामीटर 01201 पर सेट करें]- सभी बटन ऑटो मोड में बंद हैं। 5sec के लिए "मोड" होल्ड को निष्क्रिय करने के लिए। पंप तब रुक जाएगा, और नियंत्रक मैनुअल मोड पर स्विच करेगा।



बटन	संचालनमेंनियमावली
शुरू	पंप शुरू नहीं होना चाहिए अगर नहीं चल रहा है।
रुकना	यदि चल रहा है तो पंप बंद हो जाना चाहिए।
फिर मोड बंद करो	प्रदर्शन अंतिम पांच विफलता रिकॉर्ड दिखाता है।
बंद करो फिर शुरू करो	डिस्प्ले संचय रनिंग टाइम दिखाता है।
यह सुनिश्चित करने के लिए कि पंप और मोटर संरक्षित है, जैसे ही पंप परिचालन मानकों पर चल रहा है, नियंत्रक मापदंडों को जांचना आवश्यक है। प्रत्येक स्थापना या रखरखाव संचालन के बाद अंशांकन करें।
शुरू या स्टोर बटन	पैरामीटर अंशांकन: मैनुअल मोड प्रेस "स्टार्ट" में, पंप को चलाने के लिए समय दें क्योंकि यह सामान्य रूप से "स्टार्ट" को पकड़ेगा (लगभग 5-10 सेकंड) या"स्टोर" बटन (पीली टोपी के साथ मेनबोर्ड पर बटन) दबाएं। नियंत्रक एक "di" ध्वनि बनाएगा। नियंत्रक को अब मोटर की वर्तमान कल्पना के लिए कैलिब्रेट किया जाना चाहिए।
रुकना	पैरामीटर मिटाना: सुनिश्चित करें कि पंप ने दौड़ना बंद कर दिया है, तब तक "स्टॉप" को पकड़ें जब तक कि नियंत्रक "डीआई" ध्वनि नहीं करता है। (लगभग 5-10 सेकंड के लिए पकड़ो)। नियंत्रक को अब सभी अंशांकन से साफ किया जाना चाहिए।
