3 चरण पंप नियंत्रक

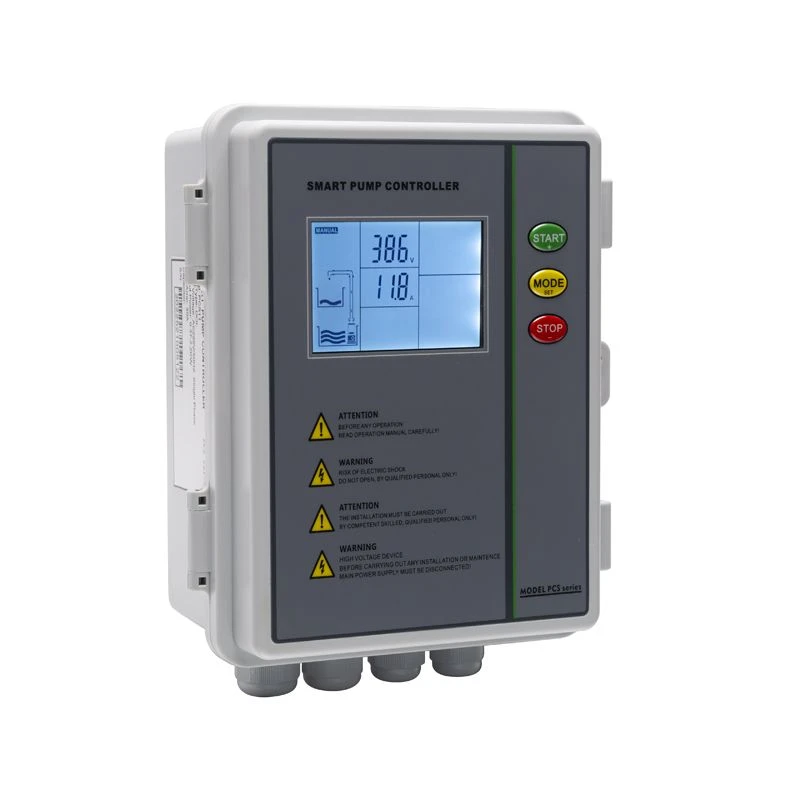

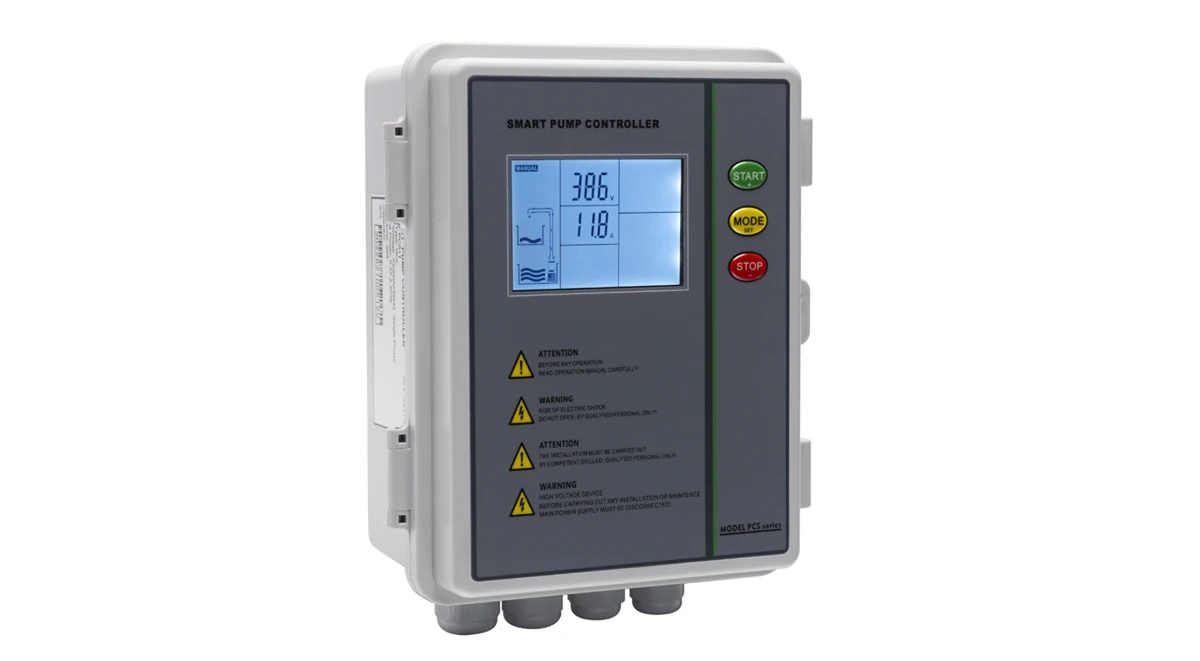

3 चरण पंप नियंत्रक PCS31, गहरे कुएं पंप, सीवेज पंप, बूस्टर पंप और अन्य प्रकार के पानी पंप के लिए उपयुक्त।
- तेजी से डिलीवरी
- गुणवत्ता आश्वासन
- 24/7 ग्राहक सेवा
उत्पाद का परिचय
बूस्टर पंप, सीवेज पंप, गहरे कुएं पंप और अन्य जल पंप प्रकारों के लिए उपयुक्त तीन-चरण पंप नियंत्रक PCS31 है।
नियंत्रक का मूल कार्य विचार सेंसर के नेत्र आउटपुट सिग्नल के रूप में प्रोग्राम संश्लेषण फ़ंक्शन के साथ एक एकीकृत सर्किट का उपयोग करके सुरक्षा और स्वचालित नियंत्रण प्राप्त करना है।
तीन-चरण पंप नियंत्रक द्वारा एक बड़ी क्षमता वाली चिप का उपयोग किया जाता है, जो प्रोग्राम को अपडेट करने में सक्षम बनाता है।
विशिष्ट परिचालन स्थितियों के तहत, पंप का करंट हमारे इन-हाउस एक-कुंजी पैरामीटर सेटिंग तंत्र द्वारा सटीक रूप से रिकॉर्ड किया जाता है। विभिन्न परिस्थितियों में करंट को मापकर ड्राई रोटेशन, ओवरलोड और पंप के रुकने से सुरक्षा की पहचान करना संभव है।
बाज़ार में उपलब्ध अन्य नियंत्रकों के विपरीत, PCS31 चरण उत्क्रमण सुरक्षा प्रदान करता है। इस सुरक्षा के साथ, काम करने वाले प्रत्येक पंप को पता चल जाएगा कि खुला चरण कब होता है।
डिप स्विच शिफ्टिंग के पारंपरिक प्राथमिक उपयोग
1. पानी को ऊपरी टैंक से निचले टैंक में स्थानांतरित किया जाता है।
2. बोरहोल पंप का बूस्टर।
3. नाबदान जल निकासी.
जब इसका उपयोग जल अंतरण के लिए किया जाता है तो विशेष विशेषताएं लागू होती हैं।
लेवल प्रोब कनेक्ट होने पर जल पुनःपूर्ति प्रणाली स्वचालित रूप से सक्रिय हो जाती है।
निम्नलिखित परिदृश्य पर विचार करें: निचली जल आपूर्ति में एक ऊपरी टैंक खाली है। मानक संचालन तर्क के अनुसार, निचला टैंक तब तक पानी पंप नहीं कर सकता जब तक कि तरल स्तर तीसरी जांच तक नहीं पहुंच जाता। यदि बिजली बंद कर दी जाती है और फिर से चालू कर दी जाती है, तो नियंत्रक केवल यह निर्धारित करेगा कि तीसरी जांच तक पहुंच गया है या नहीं यह निर्धारित करने के बजाय दूसरी जांच में पानी मौजूद है या नहीं। प्रारंभिक चक्र के बाद यह अपने विशिष्ट कामकाजी तर्क पर वापस आ जाएगा।
मुख्य पैरामीटर सेटिंग:
|
पैरा-मीटर |
विवरण |
श्रेणी |
डिफ़ॉल्ट मान |
|
001 |
ड्राई रन प्रोटेक्शन ट्रिप एम्प्स। |
0.0 A |
|
|
002 |
अधिभार संरक्षण यात्रा amps. |
26 ए (0.37-2.2 किलोवाट,0.75-7.5 किलोवाट) 52 ए (11-15किलोवाट) |
|
|
003 |
स्टॉल सुरक्षा यात्रा एम्प्स। |
33 ए (0.75-7.5 किलोवाट) 66 ए (11-15 किलोवाट) |
|
|
004 |
अंडर वोल्टेज सुरक्षा ट्रिप वोल्टेज। |
175 वी (एकल चरण) 300 वी (तीन चरण) |
|
|
005 |
ओवर वोल्टेज सुरक्षा ट्रिप वोल्टेज। |
253 वी (एकल चरण) 439 वी (तीन चरण) |
|
|
006 |
ड्राई रन सुरक्षा यात्रा प्रतिक्रिया समय। |
0 – 254 सेकंड |
6 सेकंड |
|
007 |
ड्राई रन सुरक्षा पुनर्प्राप्ति समय। |
0 – 254 मिनट |
5 मिनट |
|
008 |
यदि अनुप्रयोगों के साथ काम कर रहे हैं तो टाइमर फ़ंक्शन |
00 – 01 |
00 (नहीं) [01 हाँ] |
|
009 |
पंप चलने का समय. |
0 – 254 मिनट |
5 मिनट (केवल यदि 008 सक्षम हो या 10 स्थिति पर डिप स्विच हो) |
|
010 |
पंप बंद करने का समय. |
0 – 254 मिनट |
5 मिनट (केवल यदि 008 सक्षम हो या 10 स्थिति पर डिप स्विच हो) |
|
011 |
मैनुअल स्थिति के तहत पंप स्टॉप टाइमर। |
0 – 254 मिनट |
0 मिनट (0=निष्क्रिय) |
|
012 |
एलसीडी और बटन ऑपरेशन लॉक फ़ंक्शन। |
00 - 01 |
00 (अनलॉक) [01 लॉक] |
|
|
|||
|
013 |
खुला चरण और चरण उत्क्रमण सुरक्षा। [00 (खुला चरण और चरण उत्क्रमण बंद)] [01 (खुला चरण बंद, चरण उलटा चालू)] [02 (खुला चरण चालू, चरण उलटा बंद)] [03 (खुला चरण और चरण उत्क्रमण चालू)] |
00 - 03 |
03 (पैरामीटर 013 केवल तीन चरण के लिए उपलब्ध है) सेटिंग के बाद, कृपया बिजली बंद कर दें, फिर यह उपलब्ध हो सकता है। |
|
निम्नलिखित पैरामीटर केवल इसके लिए दृश्यमान हैंथर्मल नियंत्रण जब कनेक्शन के साथपीटी 100 Tवह विस्तार मॉड्यूल सुसज्जित है। |
|||
|
014 |
पंप प्रारंभ तापमान. पंप निर्धारित तापमान से नीचे चालू होगा। |
0 - 100 डिग्री |
35 डिग्री |
|
015 |
पंप बंद तापमान. पंप निर्धारित तापमान से ऊपर बंद हो जाएगा। |
0 - 100 डिग्री |
45 डिग्री |
अन्य सुविधाओं
1. पैरामीटर सेटिंग और डिप स्विच का उपयोग करने वाले विकल्पों के लिए कई उपयोग।
2. ओपन फेज़, फेज़ रिवर्सल, ओवरलोड, अंडरवोल्टेज, रुके हुए पंप, ड्राई रनिंग और ओवरवोल्टेज से सुरक्षा।
3. विभिन्न आईपी 65 छोटे आवास विकल्प
4. पैरामीटर्स को कैलिब्रेट करने के लिए एक व्यक्तिगत बटन।
5. पंप चलने की स्थिति एलसीडी पर दिखाई जाती है।
6. पंप संचयी चलने का समय सत्यापन
7. अंतिम पांच त्रुटियों को पंप करें और उनकी जांच करें।
8. टाइमर सेट करके पंप को मैन्युअल मोड में स्वचालित रूप से बंद किया जा सकता है।
9. साइट विशिष्ट आवश्यकताओं को पूरा करने के लिए सॉफ़्टवेयर में बदलाव किया जा सकता है।
10. ऑपरेटिंग वोल्टेज रेंज: 0.75-4 किलोवाट, 5.5-7.5 किलोवाट, 11-15 किलोवाट
11. 280 और 460 वोल्ट के बीच प्राप्त वोल्टेज।
